Raspberry Pi ja releiden ohjaus

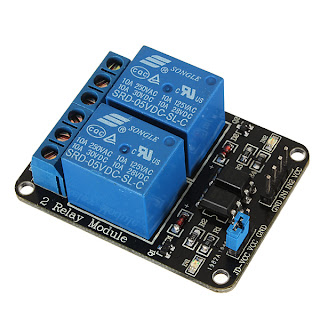

Tein vähän proof of concept kokeiluja Raspberry Pi:llä releiden ohjaukseen, ihan vaan varmistaakseeni, että voin ohjelmallisesti ohjata releitä, eli tarkoitus on pystyä etäohjaamaan talon kaikkia kattovaloja (alla olevan kuvan relay ebaysta 1.3e posteineen suomeen).

Tämän hetkinen visio on seuraavanlainen (saas nähdä mitä sähkömies sanoo): Tekniseen tilaan kaksi 'sähkökaappia', toinen vahvavirralle, jota vain ammatti sähkömies säätää, ja toinen 12V heikkovirralle, johon tämmöinen nörttikin saa koskea. Vahvavirtakaapissa on kaksikärkisiä sysäysreleitä (toinen kärjistä aina vedetty 12V:llä heikkovirtakaappiin tilan lukua varten), ja heikkovirtakaapissa (jossa on 12V DIN-moduulivirtalähte) sitten ristikytkentätaulu kaikkiin talon valokytkimiin esim. CAT6 kaapeleilla eri huoneiden painonapeille, joiden nappien impulssit sitten ohjataan 12V:nä tuonne vahvavirtakaapin kaksikärkisille toggle/sysäys-releille. Kaksikärkiset siksi, että voi tarvittaessa heikkovirtakaapista lukea releiden tilat esim juuri Raspberryä tai BeagleBone Blackia apuna käyttäen.

video

Videolla näkyy kun Raspberry vaihtelee releiden tilaa päälle ja pois päältä (ledit näyttää tilan), joten toimii... :)
