Mutta joku on suunnitellut pienen piirilevyn, joka korjaa komposiitti-signaalin siten, että halvat tft/lcd näytötkin tunnistavat sen ja osaavat näyttää sen oikein.
https://www.hackup.net/tag/syncfix64/

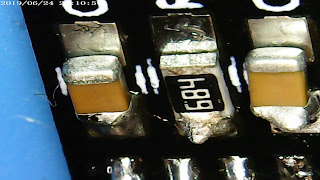

Levy on aika pieni ja täynnä pintaliitoskomponentteja, vanhat ja raihnaiset ikänäkösilmäni tarvitsevat mikroskoopin apua noin pienien osien kolvaamiseen.
Onneksi LCD mikroskooppi oli isona apuna ja osat meni paikoilleen fluxin avulla nätisti:
Lopulta levy on valmis, ja seuraavaksi vuorossa lcd:n kotelon avaus.
Kotelon sisällä oli paljon tilaa ja kaapelirivistön vieressä oli vielä debug padit, josta oli helppo ryöstää 12V ja GND tolle apulevylle. Samoin keltainen signaalikaapeli kolvattiin irti ja pistettiin ton SyncFix64 levyn IN-reikään ja OUT-reikä taas yhdistettiin LCD:n alkuperäiseen keltaiseen reikään.
Levy meni kotelon sisään nätisti ja kuvatesti näyttää, että laite iloisesti tunnistaa C64sen signaalin ja näyttää kuvan OK. Tämä kääntyvä peruutuskameran näyttö taisi olla aliexpressista 13e kotiin kuljetettuna.
Seuraava vuorossa vielä muutaman lisälevyn kolvailu, kun minulla taisi joku 3-4 pikku TFT/LCD näyttöä olla laatikoiden pohjalla.
